设备全解析

WST系列——新拌废弃混凝土全自动回收设备

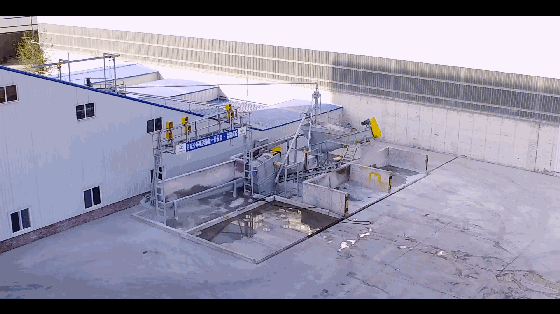

首选看一下零排放设备的全貌：

设备全景

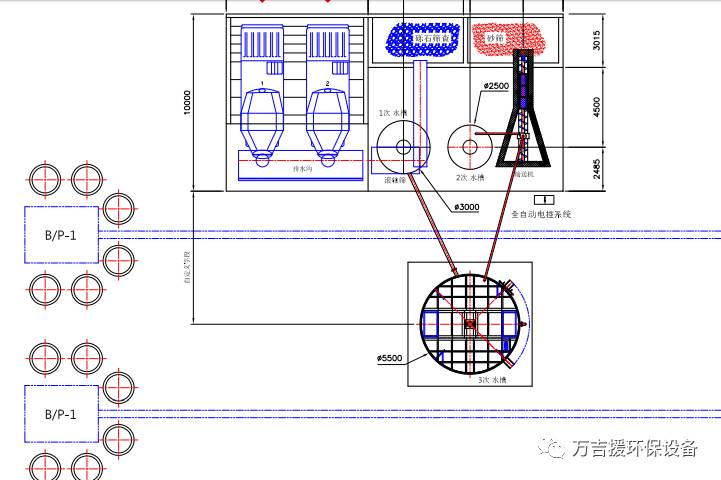

发一张平面布局图给您参考一下：

平面布局图

设备充分利用厂区零散空间布局，省去沉淀池与废渣堆放区，对现在寸土寸金的搅拌站来说非常有益。

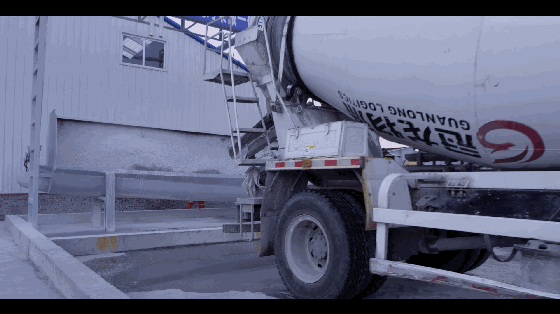

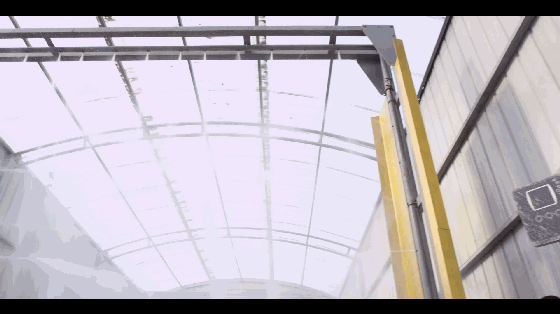

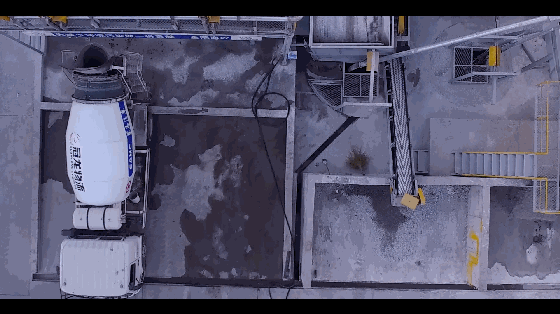

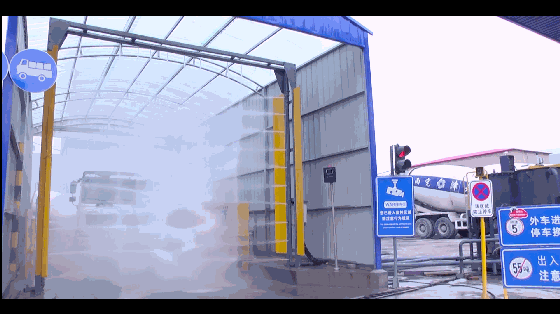

【龙门加水装置】与【倒料槽】

标配设置双车道同时清洗，注水口【清水】与【回收水】自动切换。

倒料槽

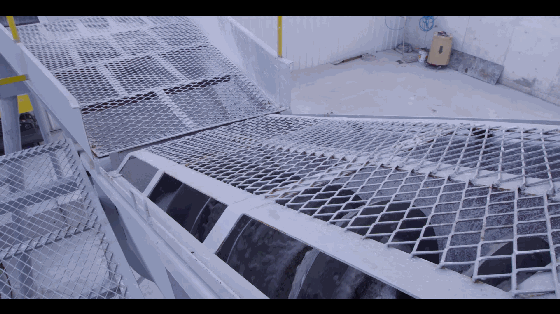

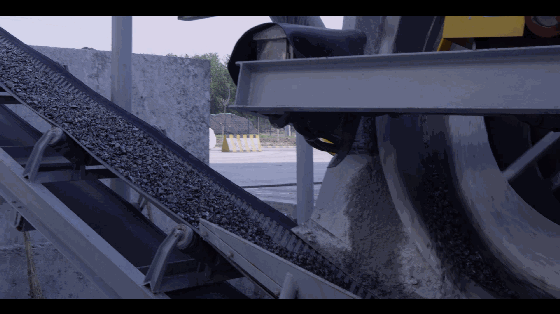

【矿石螺旋筛】

矿石螺旋筛下方为开放式，砾石分离后的浆水直接掉入下方的一次水槽，分离出的砾石通过皮带输送至堆放区。

矿石螺旋筛

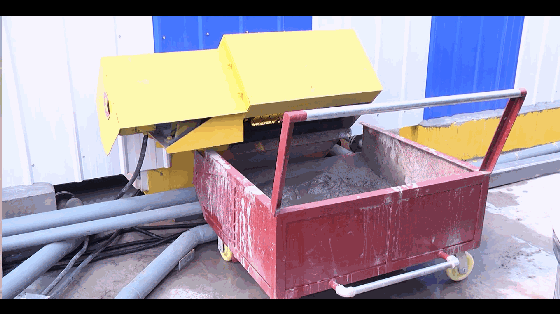

【螺旋输送机】

螺旋输送机将粗砂分离至堆放区，含细沙颗粒的浆水流入二次水槽。

矿石螺旋筛

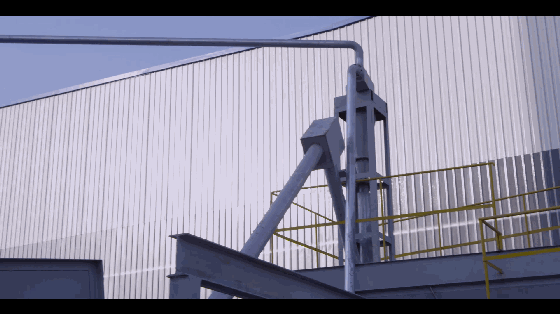

【旋风分离器】

旋风分离器将浆水中细沙颗粒99.9%高效分离，分离后的净浆输送至钢板浆水罐。

旋风分离器

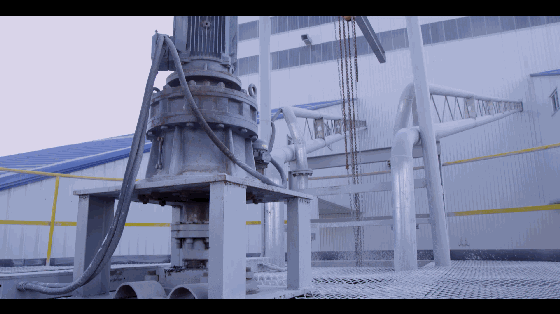

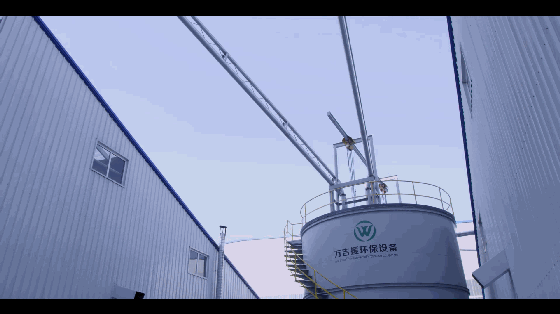

【钢板浆水罐】

钢板浆水罐中配有定时搅拌器，保障浆水浓度恒定，防止沉淀；罐体设有溢流口及排水口，下方设有检修门，停工期可通过检修门进入罐体进行清洁检修。

矿石螺旋筛

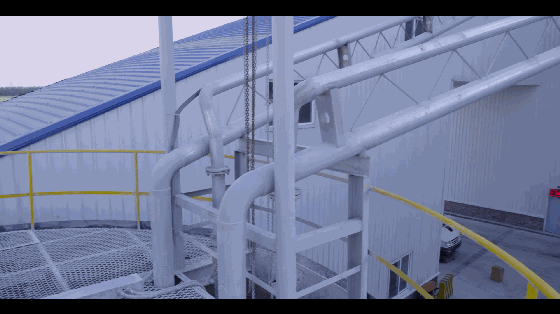

【循环供水系统】

独有的循环供水系统不但使用方便，也解决了管道堵塞的问题。

循环供水系统

【关于浆水的应用】

由于各搅拌站生产配比不同，采购的砂石原材料不同，浆水的参入量也不尽相同；使用设备时，尽量保证【清水洗车，回收水用于生产】的良性循环，如遇特殊情况导致浆水浓度增大时，需即时检测浆水浓度，调整配比，尽快用完。

由于传统烘干法检测较慢，天津市建筑科学研究院与天津市混凝土协会针对万吉援回收设备处理后的浆水进行跟踪检测，给出了一套【固含量快速检测法】，只需测量出相应体积浆水的质量，通过公式便能快速得出固含量，误差小，方便使用。

固含量快速检测法

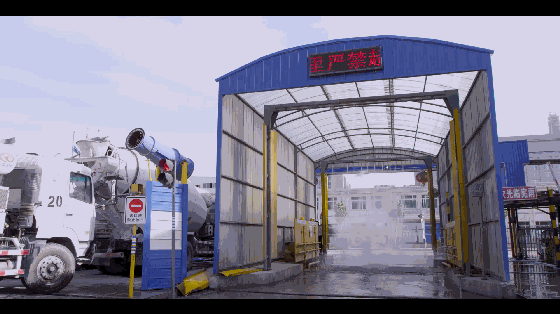

龙门式洗轮洗车设备

洗轮机远景

洗轮机近景

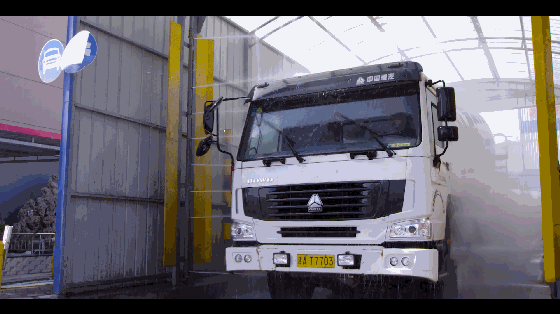

洗轮机清洗效果

洗轮机刮泥装置

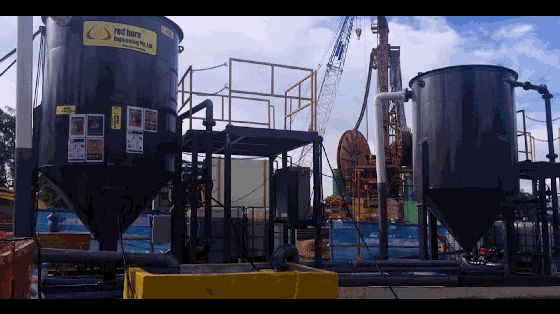

泥浆分离设备

工地打桩作业、隧道施工、矿山开采、建筑垃圾清洗等多领域应用，可快速将泥浆分解为清水与淤泥。

泥浆分离设备

净水效果

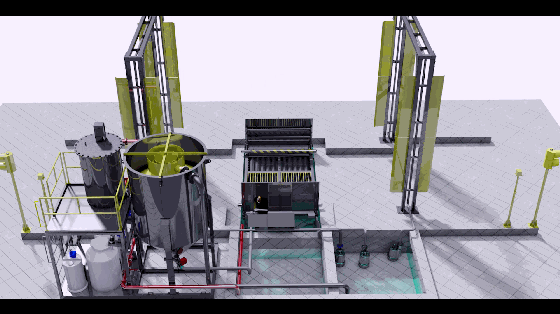

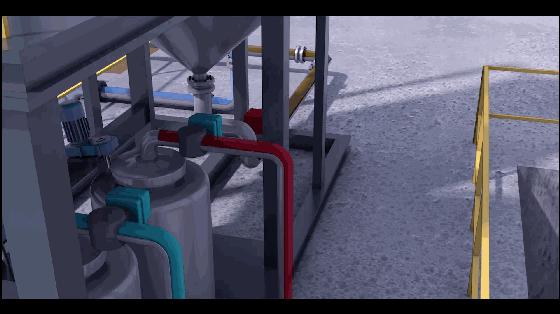

模拟动画
